YBX3355-2防爆電機轉子壓鑄模設計

YBX3355-2型防爆電機主要由機座、定子、轉子、接線盒、端蓋、軸承、軸承端蓋、風扇等組成。其中定子和轉子為其核心部件，由上千張硅鋼片疊壓而成，再通過壓力鑄造將熔化好的鋁液壓入轉子壓鑄模中，以完成籠型繞組、平衡柱和風葉鑄鋁工作。作為磁路的一部分，轉子要承受很大的旋轉力矩，其制造要求較為嚴格，裝機后，定轉子之間的間隙僅有2.5mm，如果尺寸稍微很差，就可能使電機在運行中產生摩擦，致使整臺電機報廢。因此，定子和轉子的制造精度成為電機生產的“瓶頸”，而解決“瓶頸”的關鍵是鐵心壓鑄模具的設計。本文從實際出發，對YBX3355-2防爆電機轉子鐵心壓鑄工藝進行了研究，并對轉子鐵心壓鑄模進行了結構設計。

1轉子壓鑄工藝分析

1.1轉子零部件分析

鑄鋁轉子如圖1，該零（部）件由轉子沖片、合金鋁構成，轉子兩端是由鋁合金壓鑄而成的端環、風葉和平衡柱構成，并且對稱分布，因此要求所設計的上下模型腔結構與端環、風葉和平衡柱的外形相同。由工作圖得知，該轉子的外形尺寸為咖350mmx640mm，從設計與制造方面考慮，采用上、中、下三模結構，上、下模為成型部分，形成轉子上、下端面的端環、風葉、平衡柱的形狀，中模起支撐保護調節高度的作用，下模的進給和轉子頂出機構均由電機轉子專用壓鑄機提供。

1.2轉子鑄鋁的工藝性分析及設計要求

1.2.1轉子鐵心的疊壓

轉子沖片是和定子圓片一起落料后沖制48個導條槽孔和20個通風槽孔獲得，導條槽孔注入合金鋁即可起到連接固定作用，通風槽孔用于電機熱量的散失。

轉子鐵心疊壓包括沖片處理、沖片定量、理片、裝片及疊壓等諸多內容。疊壓后的沖片裝于模具內，再利用壓鑄機的活塞，將鋁液強行壓鑄到型腔內，并且在壓力下結晶、成型，從而形成鼠籠轉子。

1.2.2壓鑄過程

整個壓鑄過程是在電機轉子鑄鋁液壓機上完成的，壓射的整個過程分為慢速、快速和增壓三部分，其中，慢速壓射是活塞缸內的鋁液慢速上升，待快接近下模表面時，以很快的速度將鋁液壓射到型腔內，然后增壓一段時間，使型腔內的鋁液結晶冷卻，壓射后，澆口在鑄鋁機上自動切斷。由推送機構拉出，假軸下面有一個頂出機構，向上頂出50mm左右，使鑄鋁轉子和模具分離，利用吊車將鑄好鋁的轉子吊出，退掉假軸，既得到產品。

1.2.3設計要求

(1)模具結構應該簡單、緊湊、并且擁有足夠的強度。

(2)模具結構應該保證鐵心的裝入、取出方便，定位可靠。

(3)模具材料應具備一定的高溫強度，具備一定的抵抗冷熱交替的能力以及抗腐蝕和抗磨損的能力。

(4)安裝和拆卸方便。

2轉子鐵心壓鑄模具設計

2.1模具總體方案選取

2.1.1鑄造方式的確定

轉子鑄鋁常用的方法有：重力鑄鋁、振動鑄鋁、離心鑄鋁、壓力鑄鋁和低壓鑄鋁等，其中離心鑄鋁是質量較好，但是工藝十分復雜，而且模具及鐵心需要預熱，效率低且費用高，低壓鑄鋁轉子的質量與離心鑄鋁的質量相近，但應用時間較短，存在一定的技術問題，國際上先進國家轉子幾乎都采用壓力鑄鋁工藝，在壓鑄過程中，鋁液是以高速、高壓的形式被推入型腔內的，鋁液填充能力強，所以鐵心可以不經預熱直接裝模壓鑄。壓鑄機基本上是半自動化的，生產效率高，勞動強度低，再加上鐵心不用預熱等因素，總體比較，壓力鑄鋁方式為較好。本文設計即采用這種方式。

2.1.2分型面的確定

由轉子鐵心的三維視圖可以看出，壓鑄組件屬于對稱的長圓柱體結構，故分型面選擇在較大的截面處，即兩端面上，這樣可使模具結構簡單，并且分型方便，宜于大批量高效的生產。

2.3.3澆注系統、排氣系統的設計

(1)澆注系統的設計：由于轉子鐵心呈長圓柱體，因此宜選用立式壓鑄模具。簡便起見，可將下模風葉口作為澆注口，與活塞上端面直接接觸，澆注口面積大，澆注完成后再利用壓鑄機自帶的推送裝置將模具拉出，從而使活塞口處與下模風葉口處連接的鋁被拉斷。

(2)排氣系統的設計：鋁液以高速高壓的形式壓入型腔內部，則排氣口宜放在上模頂部，高溫鋁液造成的氣體將會有時間從上部排除，為了不使鋁液從上模噴出，可以設置多個排氣塞，即保障氣體的順利排除，又不會使鋁液溢流。

2.2壓鑄機所需的鎖模力的計算

鎖模力：F鎖=K(F主+F分)

式中，K為系數，取1.25

鑄件在中模上沒有投影面積，且沒有側向分型，故：

F主=0，F(xiàn)分=0.1AP

式中，P為壓射比壓(鋁合金取60MPa)，4為鑄件在分型面上的投影面積(cm2）

代入數據后，所計算的鎖模力為：F鎖=kF主=1.25xO.1AP=1.25xO.lx380.33x60=2852.48(kN)

2.3選擇壓鑄機

根據鎖模力F鎖，對壓鑄機進行選擇，可選用HJ013系列315T的轉子鑄鋁專用壓鑄機，主要參數如下：

鎖模力/kN3150

動模板行程/mm1400

壓射力/kN800

射料量/kg50

工作臺尺寸/mm1200x1200

2.4模具結構的設計

2.4.1假軸的設計

假軸又稱鑄鋁軸，它是無軸轉子鐵心疊壓時的定位件。假軸與沖片軸孔以及假軸上的鍵與沖片鍵槽的尺寸配合，直接影響到鐵心槽口是否平直及轉子槽有效面積的大小，假軸選擇中空軸，優點是：①節省材料，降低模具重量；②退假軸時，向孔內澆冷水，使假軸迅速冷卻，假軸直徑減小，方便退出。隨著假軸使用過程中的磨損，外徑尺寸減小，可以使用手錘敲擊假軸頂端使假軸退出。假軸外徑為160mm，內徑為咖110mm。軸頭是下模在線切割機上加工時獲得，無需再做加工，直接焊接于軸底部即可，方便轉子鐵心的定位，沖片內徑為咖16000063．選取軸外徑為160【0.06-0.1】，則可確定假軸尺寸。

2.4.2壓鑄上、下模的設計

由于使用于高溫環境下，并有一定的強度要求，故材料選擇使用3Cr2W8V。下模外徑取419mmx55mm和440mmx80mm的臺階，上模需要加設排氣槽孔，只需在平衡柱頂部鉆10mm的通孔，再鉆一個18mm深8mm的沉孔，安裝上排氣塞達到排氣的效果，上模需固定于鑄鋁機的動模上，特開設4個寬30mm、深25mm的槽，利用螺栓連接固定。

2.4.3壓鑄中模的設計

中模起支撐保護、防止鋁液飛濺的作用，所以取內徑比轉子沖片外徑大0.2～0.3mm，厚度為25mm，配合中模墊取高度為370mm車削加工好后，利用線切割將其切割成均等的三瓣兒，切口形狀為“Z”，分成三瓣兒更容易安裝拆卸，不影響配合尺寸，并且還能有效防止鋁液外漏使中模與沖片粘結難以推出的麻煩。

2.4.4排氣塞的設計

當鋁液進入型腔時，為了使槽內的氣體排掉，上模平衡柱頂端應開設排氣槽，制作排氣塞，排氣塞可以利用車床加工而成，要求精度并不高。

2.5轉子壓鑄模具裝配圖

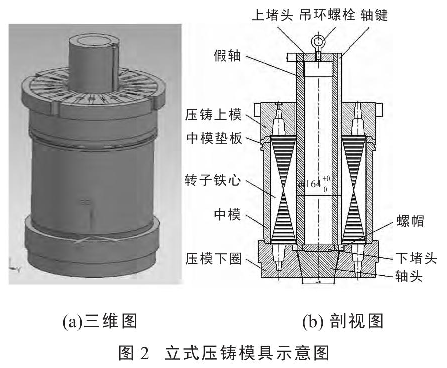

圖2為轉子壓鑄模具裝配示意圖，其中圖為該模具的三維視圖，圖為該模具的剖視圖。該模具具有重量輕，造價低，通用性好，可以同時滿足不同很數(2～8很)、不同高度的轉子沖片的壓裝。

3結語

本文以YBX3355-2防爆電機轉子壓鑄模為設計目標，結合現有生產條件，對轉子鐵心壓裝工藝及要求進行了分析，對轉子壓鑄模具的結構進行了設計。模具雖然零件不多，但卻能完全能夠滿足制造精度的要求，為YBX3355-2防爆電機高效率、大批量的生產奠定了基礎。本文所提出的設計方法具有較強的應用價值。
